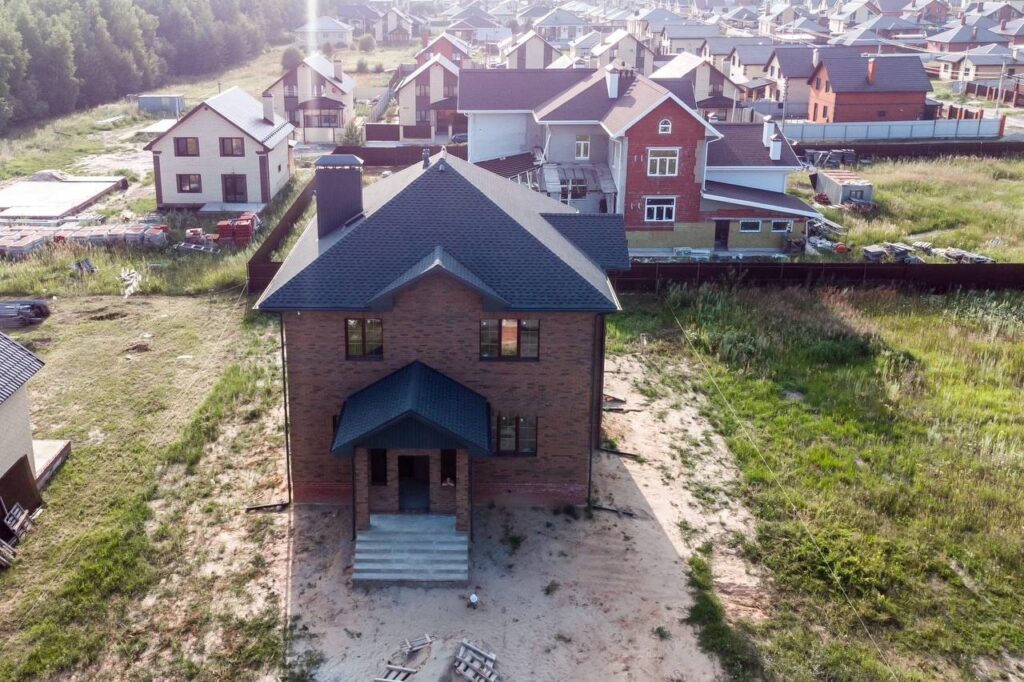

Вальмовая кровля представляет собой один из наиболее популярных и практичных типов четырехскатных крыш, которые широко применяются как в частном, так и в коммерческом строительстве. Её характерная особенность заключается в том, что все четыре ската имеют наклон к наружным стенам, при этом два торцевых ската называются вальмами, а два боковых представляют собой трапециевидные плоскости. Такая конструкция обеспечивает не только привлекательный внешний вид здания, но и превосходные эксплуатационные характеристики.
Основные элементы конструкции
Конструктивная система вальмовой кровли состоит из множества взаимосвязанных элементов, каждый из которых выполняет свою важную функцию. В основе лежит мауэрлат – массивный брус, закрепленный по периметру верхней части стен здания. Он служит опорой для всей стропильной системы и равномерно распределяет нагрузку от крыши на несущие стены. Мауэрлат изготавливается из качественной древесины, обработанной антисептическими составами, и надежно крепится к стенам с помощью анкерных болтов или шпилек.
Центральным элементом конструкции является коньковый прогон – горизонтальный брус, расположенный в верхней точке крыши. Он соединяет между собой центральные стропила и определяет высоту всей кровельной системы. От конькового прогона отходят диагональные (накосные) стропила, которые направляются к углам здания и формируют вальмовые скаты. Эти стропила испытывают максимальную нагрузку, поэтому их изготавливают из сдвоенного бруса или используют усиленные балки.
Рядовые стропила образуют основные трапециевидные скаты. Их верхние концы крепятся к коньковому прогону, а нижние опираются на мауэрлат. Расстояние между стропилами обычно составляет от 60 до 120 сантиметров и зависит от предполагаемых нагрузок, типа кровельного материала и климатических условий региона. Между диагональными стропилами устанавливаются нарожники – укороченные стропильные ноги, которые формируют треугольные вальмовые скаты.
Стропильная система и её особенности
Стропильная система вальмовой крыши может быть выполнена в двух вариантах: висячей или наслонной. Висячая система применяется в зданиях, где отсутствуют внутренние несущие стены, и стропила опираются только на наружные стены. В этом случае возникают распирающие нагрузки, которые компенсируются затяжками – горизонтальными элементами, соединяющими стропильные ноги. Наслонная система используется при наличии внутренней капитальной стены или колонн, на которые можно опереть центральную часть конструкции через вертикальные стойки.
Для обеспечения жесткости и устойчивости системы применяются различные дополнительные элементы. Подкосы устанавливаются под углом между стропилами и затяжками или стойками, создавая треугольную конструкцию, которая эффективно противостоит деформациям. Ригели – горизонтальные связи между противоположными стропилами – также повышают общую жесткость. В местах соединения диагональных стропил с коньковым прогоном и мауэрлатом устанавливаются дополнительные усиливающие элементы.
Кровельный пирог
Современная вальмовая кровля представляет собой многослойную конструкцию, каждый слой которой выполняет определенные функции. Снизу, со стороны чердачного помещения, монтируется пароизоляционная пленка, которая предотвращает проникновение влажного воздуха из помещений в утеплитель. Правильная укладка пароизоляции с проклейкой стыков специальными лентами критически важна для долговечности всей системы.
Следующим слоем идет теплоизоляция, которая обычно размещается между стропилами. В качестве утеплителя применяются минеральная вата, экструдированный пенополистирол или другие современные материалы. Толщина утеплителя рассчитывается исходя из климатической зоны строительства и требований энергоэффективности здания. Важно обеспечить плотное прилегание утеплителя к стропилам без зазоров, которые могут стать мостиками холода.
Поверх утеплителя укладывается гидроизоляционная мембрана, защищающая конструкцию от атмосферной влаги и конденсата. Современные супердиффузионные мембраны позволяют водяным парам выходить из утеплителя, но не пропускают воду извне. Между гидроизоляцией и кровельным покрытием обязательно создается вентиляционный зазор высотой 4-5 сантиметров с помощью контробрешетки. Это обеспечивает циркуляцию воздуха и удаление влаги из подкровельного пространства.
Обрешетка и кровельное покрытие
На контробрешетку монтируется обрешетка, конструкция которой зависит от выбранного типа кровельного материала. Для металлочерепицы и профнастила используется разреженная обрешетка с шагом, соответствующим профилю материала. Под мягкую черепицу необходимо сплошное основание из влагостойкой фанеры или ОСП-плит. Для натуральной черепицы применяется усиленная обрешетка из бруса большего сечения, способная выдержать значительный вес покрытия.
Выбор кровельного материала влияет не только на внешний вид здания, но и на эксплуатационные характеристики крыши. Металлочерепица отличается легкостью, долговечностью и доступной ценой. Гибкая битумная черепица обеспечивает отличную герметичность и позволяет реализовать сложные архитектурные формы. Натуральная керамическая черепица придает зданию престижный вид и служит более ста лет, но требует мощной стропильной системы. Композитная черепица сочетает достоинства различных материалов, обеспечивая оптимальное соотношение цены и качества.
Преимущества и особенности эксплуатации
Вальмовая кровля обладает рядом неоспоримых преимуществ. Обтекаемая форма обеспечивает превосходную ветроустойчивость, что особенно важно в регионах с сильными ветрами. Равномерное распределение нагрузок на все четыре ската способствует долговечности конструкции. Отсутствие вертикальных фронтонов снижает ветровое давление на крышу и позволяет делать большие свесы, которые эффективно защищают стены от осадков. Эстетичный внешний вид вальмовой крыши придает зданию завершенный и респектабельный облик.
Правильное устройство вальмовой кровли требует точных расчетов, качественных материалов и профессионального монтажа, но результатом становится надежная, долговечная и красивая крыша, которая будет защищать здание на протяжении десятилетий.
